Tool Holders / P-System External Turning Toolholders
PCBNL 2525 M16C
PCBNR/L series · see all 20 sizes
Insert compatibility
This size is built for the insert designation CNM. 1606 (as listed in the catalogue data).

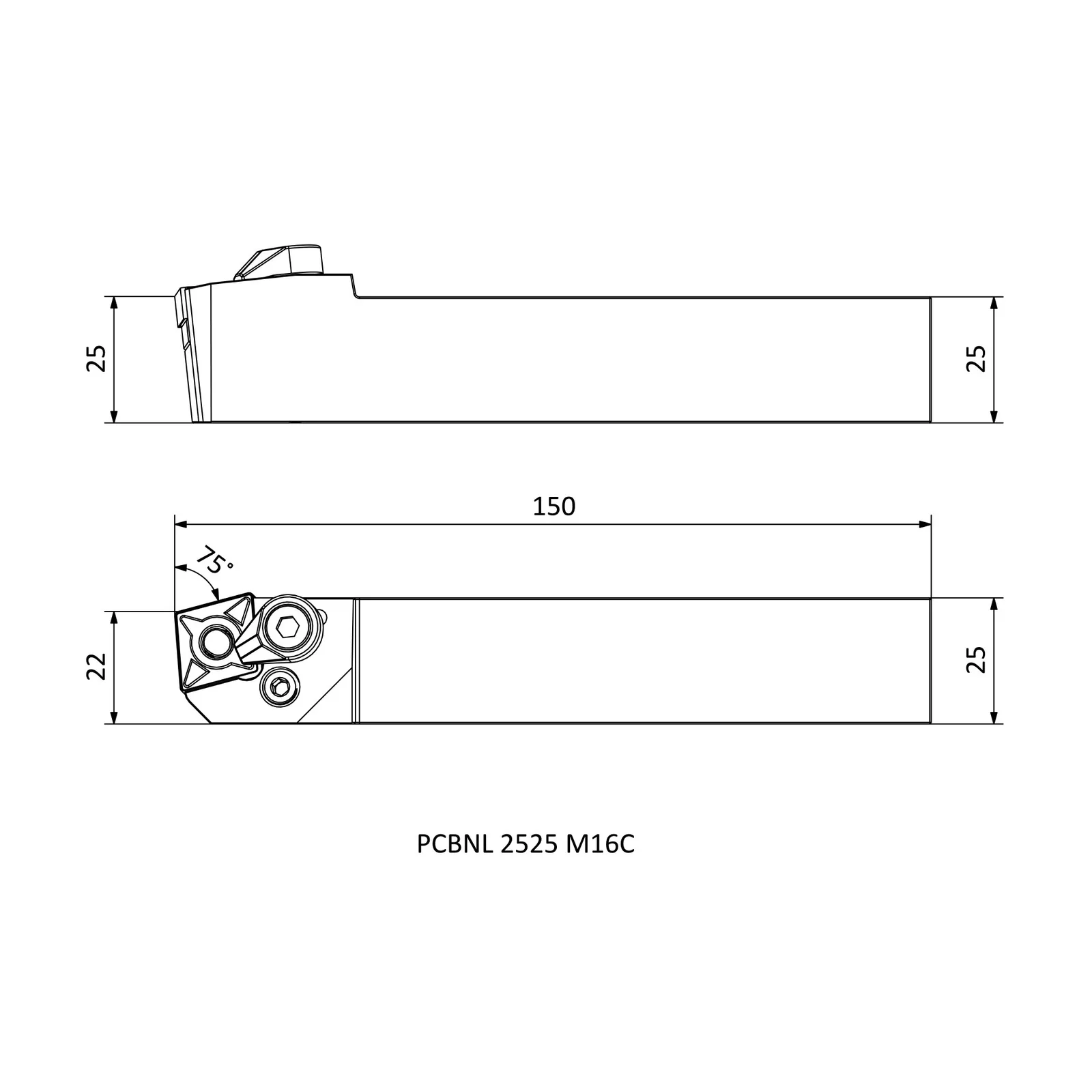

Specifications — PCBNL 2525 M16C
| Insert Code | Insert designation | CNM. 1606.. |
|---|---|---|
| Product Direction | Cutting direction (hand) | L |
| LF | Functional length (mm) | 150 |
| WF | Functional width (mm) | 222 |
| HF=H | Functional height (mm) | 25 |
| B | Shank width (mm) | 25 |
Dimensions in millimetres unless noted. Values are the manufacturer's published figures.
All 20 sizes in PCBNR/L
