Tool Holders / External Grooving Toolholders

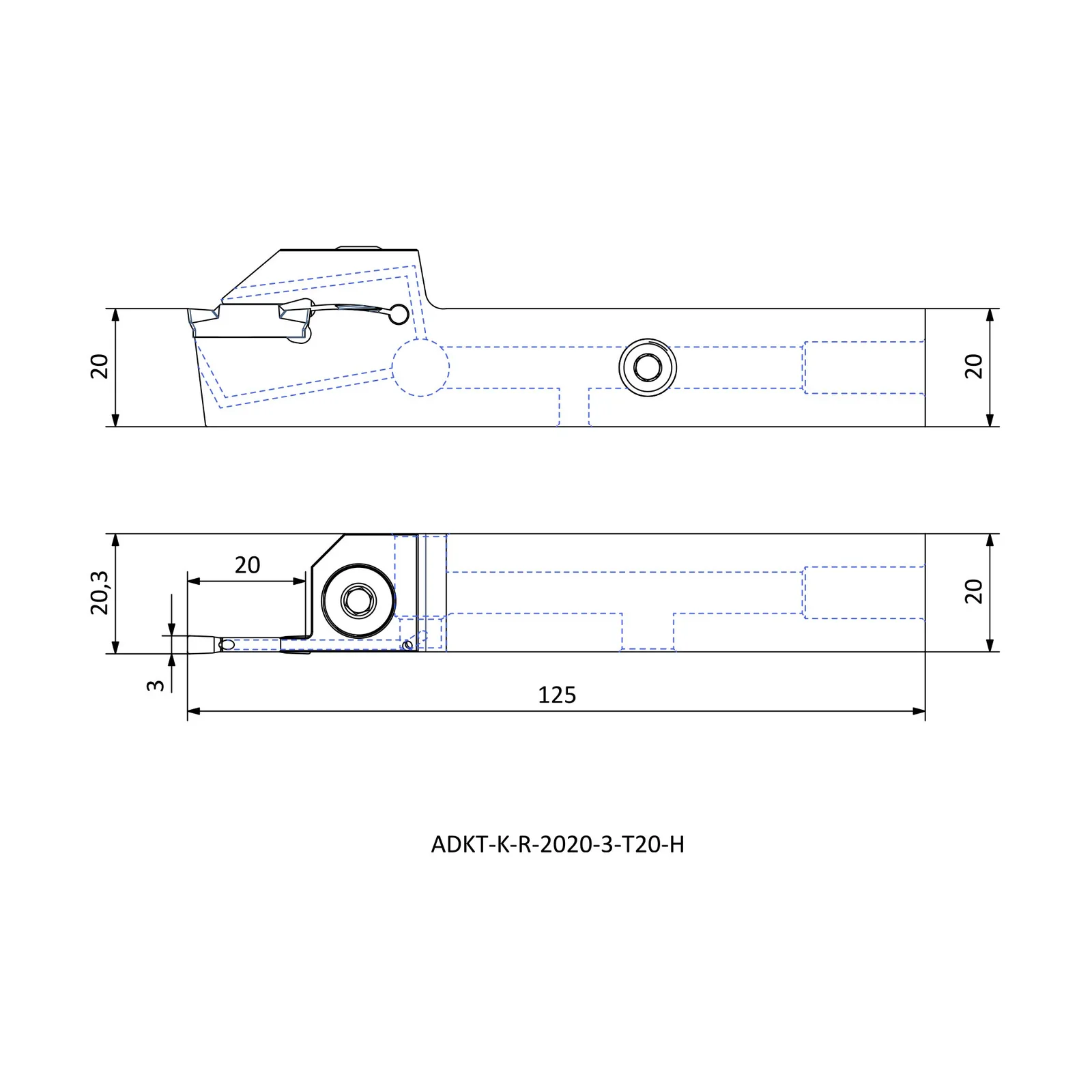

ADKT-K-R-2020-3-T20-H
ADKT-K-R/L-H series · see all 16 sizes
Insert compatibility
This size is built for the insert designation MGM. - 3 (as listed in the catalogue data).
Specifications — ADKT-K-R-2020-3-T20-H
| Insert Code | Insert designation | MGM. - 3 |
|---|---|---|
| Product Direction | Cutting direction (hand) | R |
| LF | Functional length (mm) | 125 |
| WF | Functional width (mm) | 20.4 |
| HF=H | Functional height (mm) | 20 |
| B | Shank width (mm) | 20 |
| CDX | Cutting depth, maximum (mm) | 20 |
Dimensions in millimetres unless noted. Values are the manufacturer's published figures.
All 16 sizes in ADKT-K-R/L-H
| Product code | Cutting direction (hand) | Functional length (mm) | Functional width (mm) | Functional height (mm) |
|---|---|---|---|---|
| ADKT-K-L-1616-3-T15-H | L | 125 | 16.3 | 16 |
| ADKT-K-R-1616-3-T15-H | R | 125 | 16.3 | 16 |
| ADKT-K-L-2020-3-R22-H | L | 125 | 20.3 | 20 |
| ADKT-K-R-2020-3-R22-H | R | 125 | 20.3 | 20 |
| ADKT-K-L-1616-2-T10-H | L | 125 | 16.2 | 16 |
| ADKT-K-R-1616-2-T10-H | R | 125 | 16.2 | 16 |
| ADKT-K-L-2020-3-T20-H | L | 125 | 20.4 | 20 |
| ADKT-K-R-2020-3-T20-H | R | 125 | 20.4 | 20 |
| ADKT-K-L-2525-3-T22-H | L | 150 | 25.4 | 25 |
| ADKT-K-R-2525-3-T22-H | R | 150 | 25.4 | 25 |
| ADKT-K-L-2020-4-T20-H | L | 125 | 20.4 | 20 |
| ADKT-K-R-2020-4-T20-H | R | 125 | 20.4 | 20 |
| ADKT-K-L-2525-4-T22-H | L | 150 | 25.4 | 25 |
| ADKT-K-R-2525-4-T22-H | R | 150 | 25.4 | 25 |
| ADKT-K-L-2525-5-T25-H | L | 150 | 25.5 | 25 |
| ADKT-K-R-2525-5-T25-H | R | 150 | 25.5 | 25 |
