Rotating Tools / HSK Blank Holders

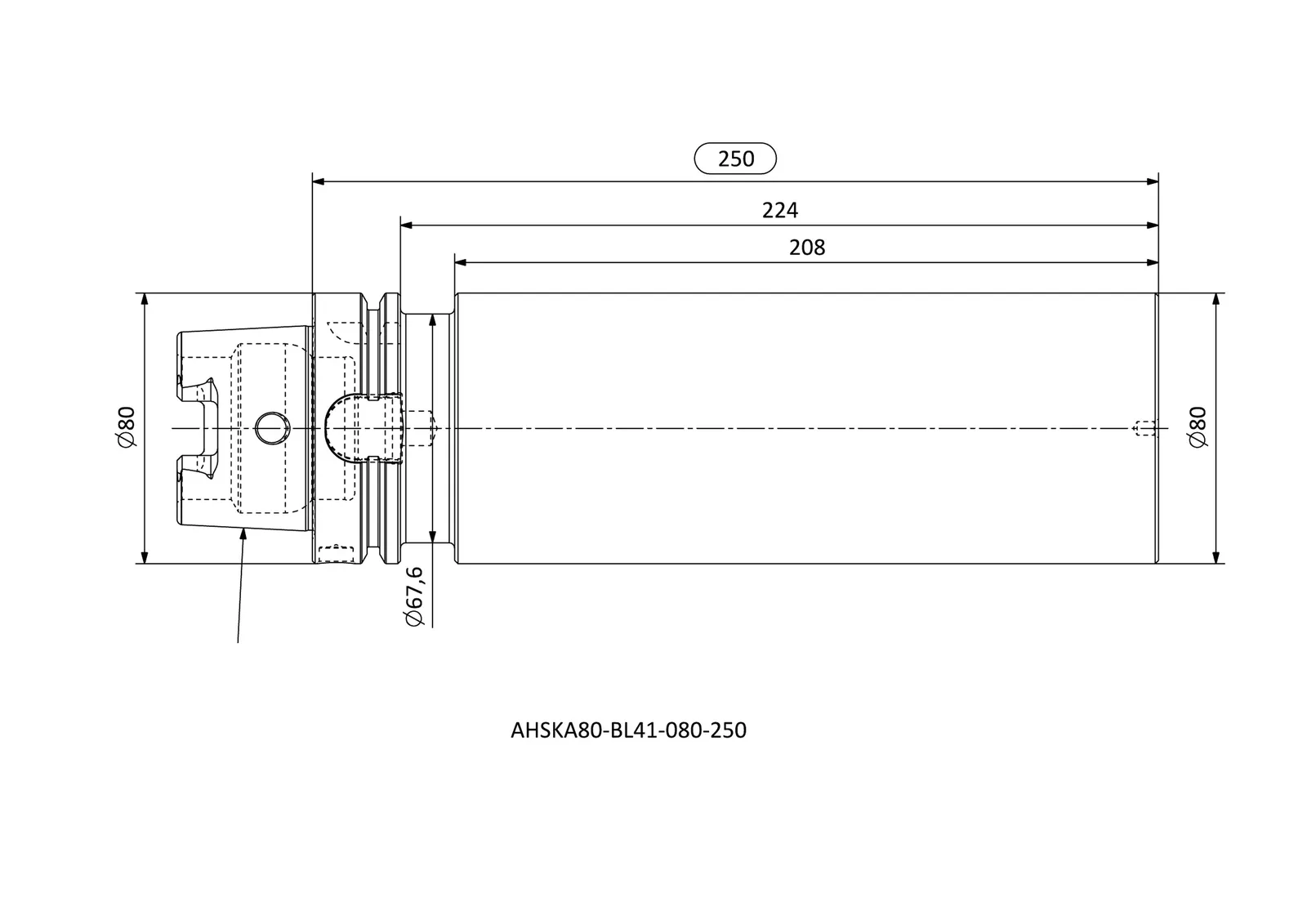

AHSKA80-BL41-080-250

AHSKA-BL41 series · see all 13 sizes

Ask about this size

Specifications — AHSKA80-BL41-080-250

BD Bore diameter (mm) 80
LB Body length (mm) 208
CONNECTION SIZE Connection size 80
DCONMS Connection diameter, machine side (mm) 80
BD2 Second bore diameter (mm) 67.6
LPR Protruding / projection length (mm) 250
LBX Maximum body length (mm) 224

Dimensions in millimetres unless noted. Values are the manufacturer's published figures.

All 13 sizes in AHSKA-BL41

Product codeBore diameter (mm)Body length (mm)Connection sizeConnection diameter, machine side (mm)
AHSKA32-BL41-025-150 25–3232
AHSKA32-BL41-032-100 3265–32
AHSKA40-BL41-040-150 40115–40
AHSKA40-BL41-070-100 70654040
AHSKA50-BL41-050-150 501085050
AHSKA50-BL41-075-070 7528–50
AHSKA63-BL41-063-160 63118–63
AHSKA63-BL41-080-250 802086363
AHSKA63-BL41-120-160 120118–63
AHSKA80-BL41-080-250 802088080
AHSKA80-BL41-090-310 90268–80
AHSKA100-BL41-097-250 97205100100
AHSKA100-BL41-120-315 120270–100
