Rotating Tools / HSK Blank Holders

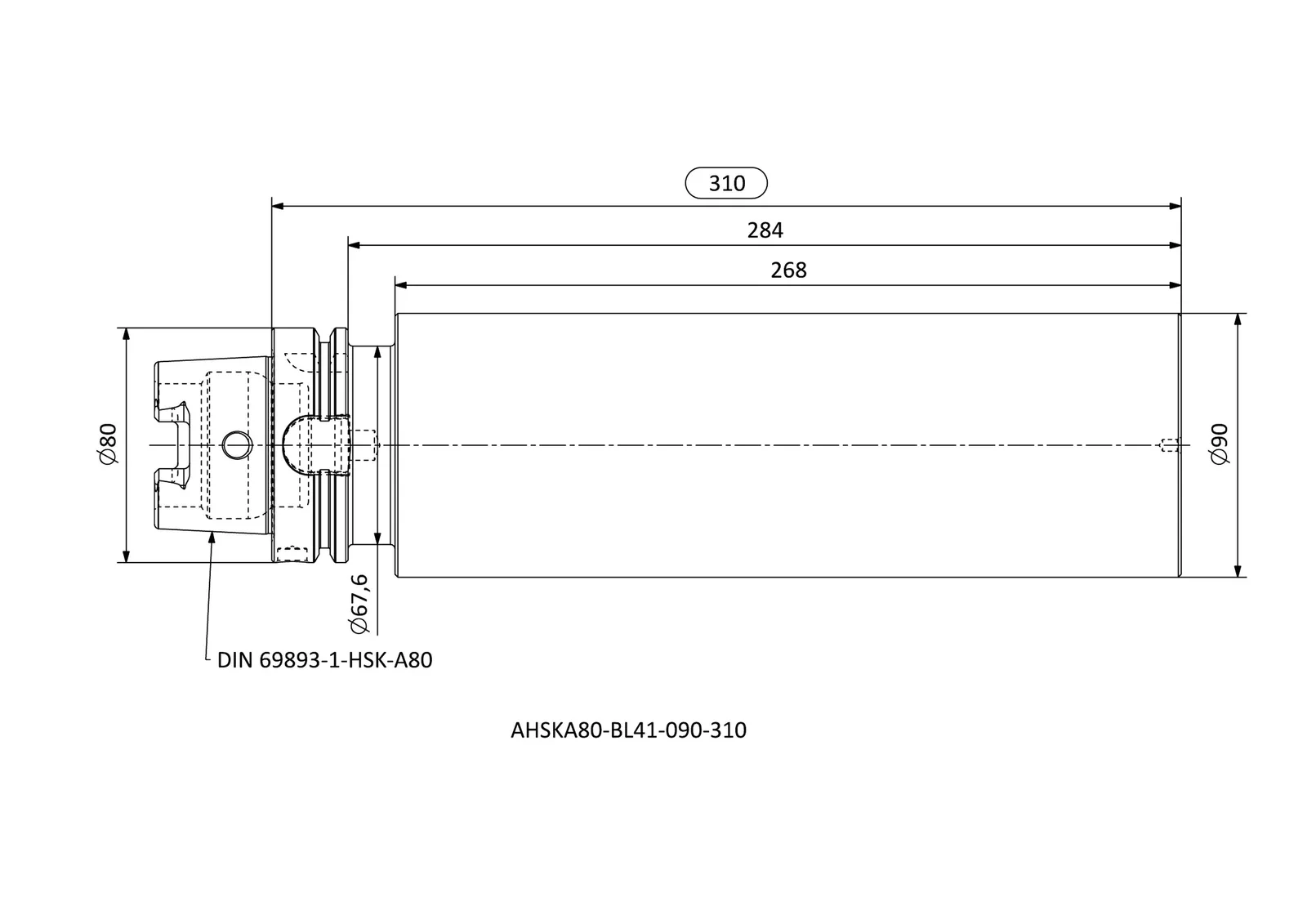

AHSKA80-BL41-090-310

AHSKA-BL41 series · see all 13 sizes

Ask about this size

Specifications — AHSKA80-BL41-090-310

BD Bore diameter (mm) 90
LB Body length (mm) 268
DCONMS Connection diameter, machine side (mm) 80
BD2 Second bore diameter (mm) 67.6
LPR Protruding / projection length (mm) 310
LBX Maximum body length (mm) 284
KG Weight (kg) 14.82

Dimensions in millimetres unless noted. Values are the manufacturer's published figures.

All 13 sizes in AHSKA-BL41

Product codeBore diameter (mm)Body length (mm)Connection sizeConnection diameter, machine side (mm)
AHSKA32-BL41-025-150 25–3232
AHSKA32-BL41-032-100 3265–32
AHSKA40-BL41-040-150 40115–40
AHSKA40-BL41-070-100 70654040
AHSKA50-BL41-050-150 501085050
AHSKA50-BL41-075-070 7528–50
AHSKA63-BL41-063-160 63118–63
AHSKA63-BL41-080-250 802086363
AHSKA63-BL41-120-160 120118–63
AHSKA80-BL41-080-250 802088080
AHSKA80-BL41-090-310 90268–80
AHSKA100-BL41-097-250 97205100100
AHSKA100-BL41-120-315 120270–100

Full specification table & catalogue PDF
