Rotating Tools / ISO 26623-1 / Polygonal Shank Milling Cutter Arbors For Screw-On Type Milling Cutters

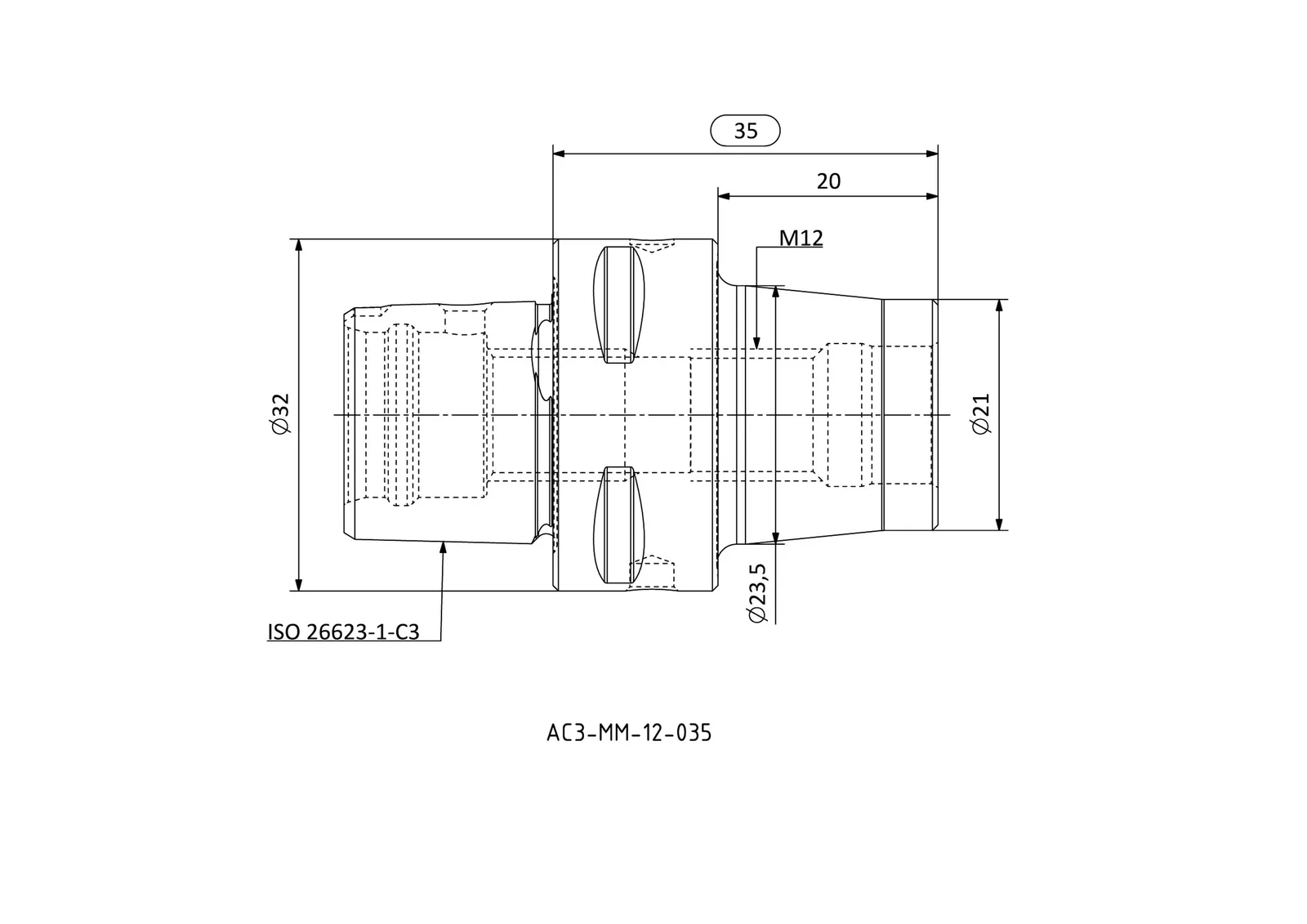

AC3-MM-12-035
AC-MM series · see all 28 sizes
Specifications — AC3-MM-12-035
| BD | Bore diameter (mm) | 21 |
|---|---|---|
| LB | Body length (mm) | 20 |
| DCONMS | Connection diameter, machine side (mm) | 32 |
| THSZW | THSZW | M12 |
| BD2 | Second bore diameter (mm) | 23.5 |
| LPR | Protruding / projection length (mm) | 35 |
| KG | Weight (kg) | 0.15 |
Dimensions in millimetres unless noted. Values are the manufacturer's published figures.
All 28 sizes in AC-MM
| Product code | Bore diameter (mm) | Body length (mm) | Connection diameter, machine side (mm) | THSZW |
|---|---|---|---|---|
| AC3-MM-08-030 | 13 | 15 | 32 | M8 |
| AC3-MM-10-030 | 18 | 15 | 32 | M10 |
| AC3-MM-12-035 | 21 | 20 | 32 | M12 |
| AC3-MM-16-040 | 29 | 25 | 32 | M16 |
| AC4-MM-08-030 | 13 | 10 | 40 | M8 |
| AC4-MM-10-035 | 18 | 15 | 40 | M10 |
| AC4-MM-12-040 | 21 | 20 | 40 | M12 |
| AC4-MM-16-045 | 29 | 25 | 40 | M16 |
| AC5-MM-08-050 | 13 | 30 | 50 | M8 |
| AC5-MM-08-075 | 13 | 55 | 50 | M8 |
| AC5-MM-10-050 | 18 | 30 | 50 | M10 |
| AC5-MM-10-075 | 18 | 55 | 50 | M10 |
| AC5-MM-12-050 | 21 | 30 | 50 | M12 |
| AC5-MM-12-075 | 21 | 55 | 50 | M12 |
| AC5-MM-16-050 | 29 | 30 | 50 | M16 |
| AC5-MM-16-075 | 29 | 55 | 50 | M16 |
| AC6-MM-08-050 | 13 | 28 | 63 | M8 |
| AC6-MM-08-075 | 13 | 53 | 63 | M8 |
| AC6-MM-10-050 | 18 | 28 | 63 | M10 |
| AC6-MM-10-075 | 18 | 53 | 63 | M10 |
| AC6-MM-12-050 | 21 | 28 | 63 | M12 |
| AC6-MM-12-075 | 21 | 53 | 63 | M12 |
| AC6-MM-16-050 | 29 | 28 | 63 | M16 |
| AC6-MM-16-075 | 29 | 53 | 63 | M16 |
| AC8-MM-08-085 | 13 | 55 | 80 | M8 |
| AC8-MM-10-085 | 18 | 55 | 80 | M10 |
| AC8-MM-12-085 | 21 | 55 | 80 | M12 |
| AC8-MM-16-085 | 29 | 55 | 80 | M16 |
